采用创新的次级侧控制方式，无需额外使用高成本的专用高压开关即可实现零电压开关适配器的设计和制造。其应用领域包括笔记本电脑、高端手机和其他便携式消费电子产品，包括要求支持新的

　　Power Integrations高级产品营销经理Adnaan Lokhandwala表示：“ZVS与GaN（氮化镓）相结合，能为电源注入神奇魔力。开关损耗几乎为零，并且我们可以利用GaN的低导通损耗来实现超紧密的适配器布局，其元件数量远少于非对称半桥(AHB)电路或有源钳位方案。例如，我们曾展示过一款设计出为140W/28V的USB PD适配器，它仅使用了106个元件，体积只有4.2立方英寸（约68.8立方厘米）。InnoSwitch5-Pro IC采用的反激式拓扑相对于AHB从电路上更加容易实现，并且在通用输入电压下无论是否使用PFC级均可正常工作。”

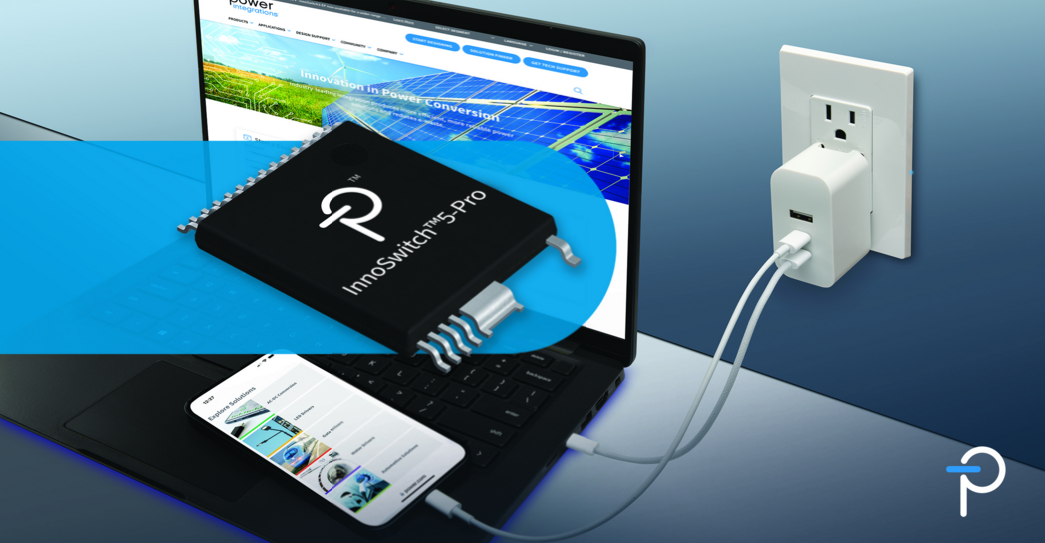

　　InnoSwitch5-Pro反激式开关IC的次级侧具有无损耗输入电压检测功能，可进行自适应的DCM/CCM和ZVS控制，从而在整个输入电压和负载范围内提高效率并简化设计。该IC还具有产品下线后输出公差的补偿功能，可实现优于2%的高精度输出恒流(CC)控制，以支持UFCS协议。整体系统效率极高，可超过95%，使设计人员能够省去热管理所需的散热片、导热片和开云真人平台 开云真人官方入口灌封材料，从而进一步开云真人平台 开云真人官方入口减小尺寸，降低元件成本和制造复杂性。

　　InnoSwitch5-Pro系列反激式开关IC的主要市场包括有高功率密度要求且需满足USB PD 3.1扩展功率范围(EPR)、UFCS和其它多种充电协议的适配器、笔记本电脑适配器以及非原装单口和多口输出的充电器和适配器。
